单绞成缆机系列

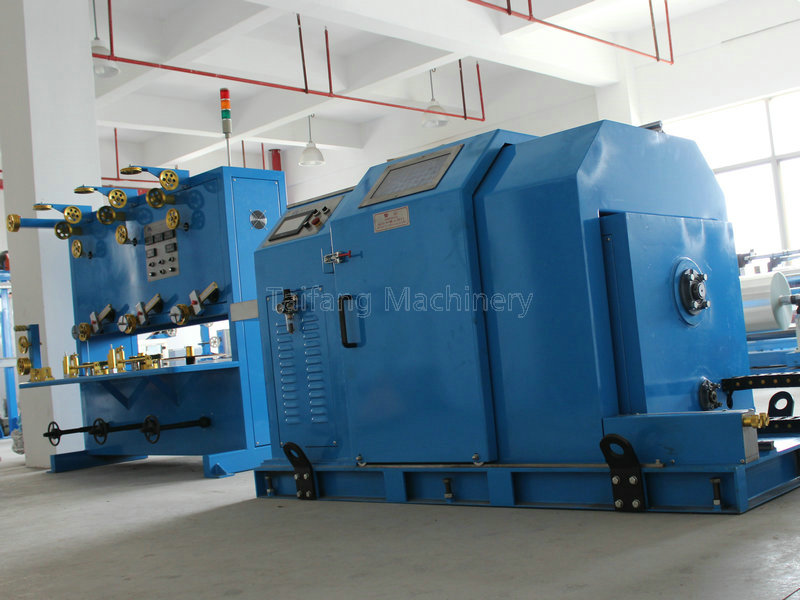

旋框式单绞成缆机
一、【用途 Application】:
适用于各类电源线、数据缆、控制电缆以及其他特种线缆的芯线绞合成缆,并同时完成中心包带及侧放包带。
二、【设备组成 Structure of Equipment】:
放线架(主动放线、被动放线、主动退纽放线,被动退扭放线)、单绞机主机、中心包带机、侧放包带、计米装置、电控系统等。
三、【技术特点 Technique Feature】:
1. 放线装置由两台双盘放线架组成,可布置一直线或背靠背。
2. 主动放线采用PLC全电脑控制,恒张力控制,保证四对绞线绞合均匀,节距稳定。
3. 单节距绞合,绞合节距稳定,有齿轮绞距与电脑绞距两种机型,满足客户的不同需要。
4. 本机转动体惯性小,转速高,运行平稳。
四、【技术参数 Technique specifications】:
规格型号 | TF-630P | TF-800P | TF-1000P | TF-1250P |
卷取轴尺寸 | 630mm | 800mm | 1000mm | 1250mm |
供线轴尺寸 | 400-500-630mm | 400-500-630mm | 400-500-630mm | 400-500-630mm |
适用线径 | 0.5-3.0 | 0.5-5.0 | 0.5-5.0 | 0.5-5.0 |
绞合线径 | MAX15mm | MAX20mm | MAX25mm | MAX30mm |
绞距 | 10-180mm | 20-300mm | 30-300mm | 30-300mm |
转速 | 600RPM | 550RPM | 500RPM | 450RPM |
动力 | 7.5HP | 10HP | 15HP | 20HP |
刹车器 | 气动式刹车装置 | 气动式刹车装置 | 气动式刹车装置 | 气动式刹车装置 |
包带装置 | S/Z绞向,盘径300mm | S/Z绞向,盘径300mm | S/Z绞向,盘径300mm | S/Z绞向,盘径300mm |
电气控制 | PLC全电脑控制 | PLC全电脑控制 | PLC全电脑控制 | PLC全电脑控制 |
